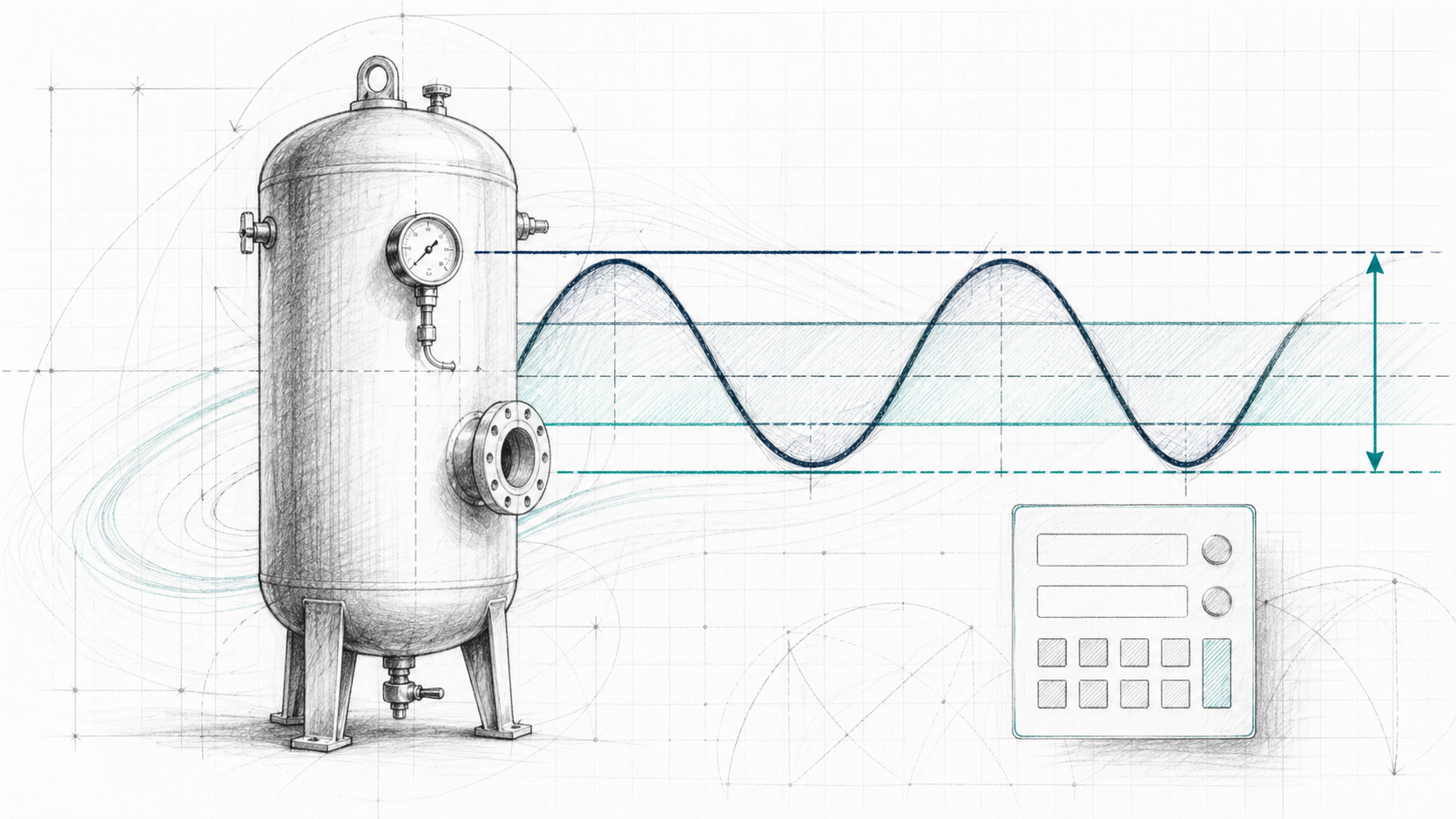

20 % Druckschwankungsbreite einfach erklärt – warum Lastwechsel und Druckverlauf entscheidend sind

Die Angabe „20 % Druckschwankungsbreite“ sorgt in der Praxis häufig für Missverständnisse. Gerade bei Druckbehältern, Druckluftanlagen und wiederkehrenden Prüfungen taucht dieser Begriff regelmäßig auf – oft ohne klare technische Einordnung.

Viele Betreiber interpretieren die 20 % fälschlicherweise als einen einseitigen Ausschlag nach oben oder unten. Tatsächlich beschreibt die Druckschwankungsbreite jedoch die gesamte Druckspanne zwischen minimalem und maximalem Druck innerhalb eines Lastzyklus.

Warum das wichtig ist?

Weil nicht nur der maximale Druck entscheidend ist, sondern vor allem:

• wie stark ein Behälter zyklisch belastet wird,

• wie häufig diese Belastung auftritt,

• und wie sich reale Druckverläufe im Betrieb tatsächlich verhalten.

Gerade im Zusammenhang mit:

• Druckbehälterauslegung,

• Lastwechseln,

• Energieeffizienz,

• Anlagenüberwachung,

• und vorbeugender Instandhaltung

gewinnt die kontinuierliche Analyse von Druckverläufen zunehmend an Bedeutung.

Was bedeutet Druckschwankungsbreite überhaupt?

Die Druckschwankungsbreite beschreibt die Differenz zwischen dem höchsten und niedrigsten Druck innerhalb eines Betriebszyklus.

Technisch wird dies meist so dargestellt:

Δp = p_max − p_min

Das bedeutet:

• p_max = maximaler Druck

• p_min = minimaler Druck

• Δp = gesamte Druckspanne

Entscheidend ist:

Es geht immer um die komplette Druckdifferenz zwischen beiden Werten – nicht um eine einseitige Abweichung.

Warum die 20 % oft falsch verstanden werden

In der Praxis wird häufig angenommen, dass „20 % Druckschwankungsbreite“ bedeutet:

• 20 % nach oben

• oder 20 % nach unten.

Das ist jedoch technisch nicht korrekt.

Gemeint ist vielmehr:

Die gesamte Schwankungsbreite beträgt 20 % bezogen auf einen definierten Bezugsdruck.

Zur vereinfachten Betrachtung wird dafür häufig der mittlere Druck verwendet.

Dieser berechnet sich aus:

p_m = (p_max + p_min) / 2

Die relative Druckschwankungsbreite ergibt sich dann aus:

Δp / p_m

Dadurch wird deutlich:

20 % Druckschwankungsbreite entsprechen häufig näherungsweise:

• ca. +10 %

• und −10 % um den mittleren Druck.

Beispiel: Druckbetrieb zwischen 7 bar und 6 bar

Ein Druckluftsystem arbeitet zwischen:

• 7 bar maximalem Druck

• und 6 bar minimalem Druck.

Dann ergibt sich:

• p_max = 7 bar

• p_min = 6 bar

• Δp = 1 bar

• p_m = 6,5 bar

Berechnung:

Δp / p_m = 1 / 6,5 = 0,154 = 15,4 %

Das bedeutet:

Die Druckschwankungsbreite liegt in diesem Beispiel unter 20 %.

Genau deshalb ist die reine Angabe „20 %“ ohne Bezugswert oft missverständlich.

Wie sieht eine echte 20-%-Druckschwankungsbreite aus?

Ein vereinfachtes Beispiel macht den Zusammenhang deutlicher.

Mittlerer Druck:

6 bar

10 % nach unten:

5,4 bar

10 % nach oben:

6,6 bar

Damit ergibt sich:

• p_min = 5,4 bar

• p_max = 6,6 bar

• Δp = 1,2 bar

Berechnung:

Δp / p_m = 1,2 / 6 = 0,20 = 20 %

Dadurch wird klar:

Die 20 % beziehen sich auf die gesamte Druckspanne – nicht auf eine einzelne Richtung.

Rechner: Druckschwankungsbreite berechnen

Warum Druckschwankungen für Druckbehälter wichtig sind

Für die Beanspruchung eines Druckbehälters ist nicht nur der maximale Betriebsdruck relevant.

Entscheidend sind vor allem:

• die Anzahl der Lastwechsel,

• die Größe der Druckänderung,

• und die tatsächliche zyklische Belastung im Betrieb.

Jeder Druckauf- und Druckabbau erzeugt mechanische Belastungen im Material.

Je größer die Druckschwankung,

desto höher ist die Beanspruchung des Behälters.

Deshalb spielen Druckschwankungsbreiten eine zentrale Rolle bei:

• Auslegung,

• Lebensdauerbewertung,

• Sicherheitsbetrachtungen,

• und wiederkehrenden Prüfungen.

Was genau ist ein Lastwechsel?

Ein Lastwechsel entsteht, wenn sich der Druck innerhalb des Behälters relevant verändert.

Dabei sind zwei Faktoren entscheidend:

1. Wie oft der Druck wechselt

Je häufiger Druckzyklen auftreten, desto stärker wird das Material belastet.

2. Wie groß der Druckhub ist

Große Druckschwankungen verursachen höhere Materialbeanspruchungen als kleine Änderungen.

Das bedeutet:

Nicht nur die Anzahl der Zyklen zählt – sondern immer auch die tatsächliche Druckschwankungsbreite.

Warum reale Betriebsdaten oft von der Theorie abweichen

Viele Druckbehälter werden auf Basis theoretischer Annahmen ausgelegt.

Im realen Betrieb verändern sich Anlagen jedoch häufig über Jahre hinweg:

• Produktionsprozesse ändern sich,

• Verbraucher werden ergänzt,

• Druckbänder angepasst,

• Kompressoren umgestellt,

• Leitungsnetze erweitert.

Dadurch entstehen oft völlig andere Lastprofile als ursprünglich geplant.

Besonders kritisch:

Viele Betreiber kennen die tatsächlichen Druckverläufe ihrer Anlage gar nicht.

Dadurch bleiben erhöhte Belastungen lange unbemerkt.

Wie Monitoring bei der Bewertung hilft

Moderne Monitoring-Systeme schaffen hier Transparenz.

Durch die kontinuierliche Erfassung von Druckdaten lassen sich:

• reale Druckverläufe,

• Lastwechsel,

• Druckspitzen,

• Schalthäufigkeiten,

• und Betriebszustände

automatisch analysieren.

Dadurch wird sichtbar:

• wie stark ein Behälter tatsächlich belastet wird,

• ob ungewöhnlich hohe Lastwechsel auftreten,

• oder ob ineffiziente Druckregelungen vorhanden sind.

Warum stabile Druckverhältnisse auch Energie sparen

Hohe Druckschwankungen wirken sich nicht nur auf die Behälterbelastung aus.

Sie beeinflussen auch direkt:

• Energieverbrauch,

• Kompressorlaufzeiten,

• Lastwechselhäufigkeit,

• und Anlagenverschleiß.

Instabile Druckverhältnisse führen häufig dazu, dass:

• Kompressoren unnötig häufig schalten,

• Druckreserven künstlich erhöht werden,

• und der Energieverbrauch steigt.

Eine stabile Druckregelung verbessert deshalb:

• Energieeffizienz,

• Anlagenverfügbarkeit,

• und Betriebssicherheit.

Typische Ursachen für hohe Druckschwankungen

In vielen Anlagen entstehen unnötig große Druckschwankungen durch:

Zu kleine Behälter

Zu geringe Puffervolumen führen zu häufigen Druckänderungen.

Falsch eingestellte Druckbänder

Zu enge oder ungünstige Regelbereiche erhöhen Lastwechsel.

Hohe Verbrauchsspitzen

Kurzfristig starke Entnahmen destabilisieren das Netz.

Leckagen im System

Undichtigkeiten verursachen permanente Druckverluste.

Fehlende Systemtransparenz

Ohne Monitoring bleiben Probleme oft unentdeckt.

Druckluft-Monitoring als Grundlage moderner Anlagenbewertung

Gerade im Zusammenhang mit:

• Industrie 4.0,

• Energieeffizienz,

• Predictive Maintenance,

• und ISO 50001

werden Druckdaten zunehmend digital erfasst und ausgewertet.

Ein modernes Monitoring ermöglicht:

• automatische Lastwechselzählung,

• Trendanalysen,

• Alarmmeldungen,

• historische Datenauswertung,

• und belastbare Zustandsbewertungen.

Dadurch entstehen klare Vorteile:

• höhere Betriebssicherheit,

• geringerer Verschleiß,

• bessere Planbarkeit,

• und fundierte Entscheidungen.

ISO 50001: Warum Druckdaten immer wichtiger werden

Im Rahmen der ISO 50001 müssen Unternehmen ihre Energieverbräuche systematisch analysieren und dokumentieren.

Druckluftanlagen gehören dabei häufig zu den größten Energieverbrauchern.

Deshalb gewinnen folgende Themen zunehmend an Bedeutung:

• Druckverlaufstransparenz,

• Lastwechselanalyse,

• Energieeffizienz,

• Verbrauchsüberwachung,

• und kontinuierliches Monitoring.

Nur mit belastbaren Daten lassen sich:

• Einsparpotenziale identifizieren,

• Maßnahmen bewerten,

• und Verbesserungen langfristig nachweisen.

Checkliste: Ist Ihre Druckluftanlage stabil ausgelegt?

Beantworten Sie folgende Fragen:

• Kennen Sie die reale Druckschwankungsbreite Ihrer Anlage?

• Werden Lastwechsel kontinuierlich erfasst?

• Gibt es historische Druckdaten?

• Sind Druckspitzen bekannt?

• Werden Verbrauchsspitzen analysiert?

• Ist das Puffervolumen ausreichend dimensioniert?

• Gibt es häufige Kompressorschaltungen?

• Werden Druckverläufe überwacht?

• Sind Leckagen ausgeschlossen?

• Werden Energiedaten langfristig ausgewertet?

Je mehr Fragen Sie mit „Nein“ beantworten, desto größer ist meist das Optimierungspotenzial.

Checkliste für sichere Druckbehälter herunterladen

Prüfen Sie wichtige Punkte rund um Betrieb, Wartung und Sicherheit von Druckbehältern.

Checkliste herunterladen

Häufige Fragen zur Druckschwankungsbreite

Was bedeutet 20 % Druckschwankungsbreite?

Die gesamte Druckspanne zwischen minimalem und maximalem Druck beträgt 20 % bezogen auf einen definierten Bezugsdruck.

Bedeutet das 20 % nach oben?

Nein. Die 20 % beschreiben die gesamte Schwankungsbreite – nicht nur eine Richtung.

Warum sind Lastwechsel relevant?

Weil wiederholte Druckänderungen den Behälter mechanisch beanspruchen.

Warum ist Monitoring sinnvoll?

Nur kontinuierliche Druckdaten zeigen die tatsächliche Belastung im realen Betrieb.

Fazit: Erst reale Druckdaten zeigen die tatsächliche Behälterbeanspruchung

Die 20-%-Druckschwankungsbreite wird häufig missverstanden. Tatsächlich beschreibt sie die gesamte Druckspanne zwischen oberem und unterem Druckwert innerhalb eines Lastzyklus.

Für die Bewertung eines Druckbehälters sind deshalb nicht nur theoretische Auslegungsdaten entscheidend, sondern vor allem:

• reale Druckverläufe,

• tatsächliche Lastwechsel,

• und kontinuierliche Betriebsdaten.

Erst durch Transparenz über das reale Verhalten des Druckluftsystems lassen sich:

• Belastungen korrekt bewerten,

• Energieverluste reduzieren,

• und Anlagen langfristig sicher und effizient betreiben.

Druckverläufe sichtbar machen

Mit kontinuierlichem Monitoring werden Druckschwankungen, Lastwechsel und Energieverluste transparent sichtbar.
